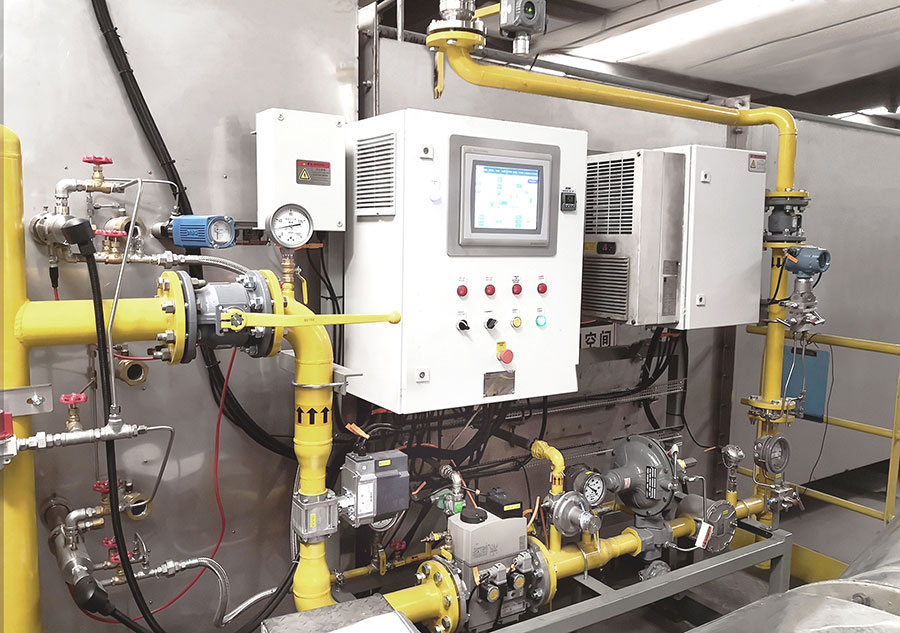

现场图片

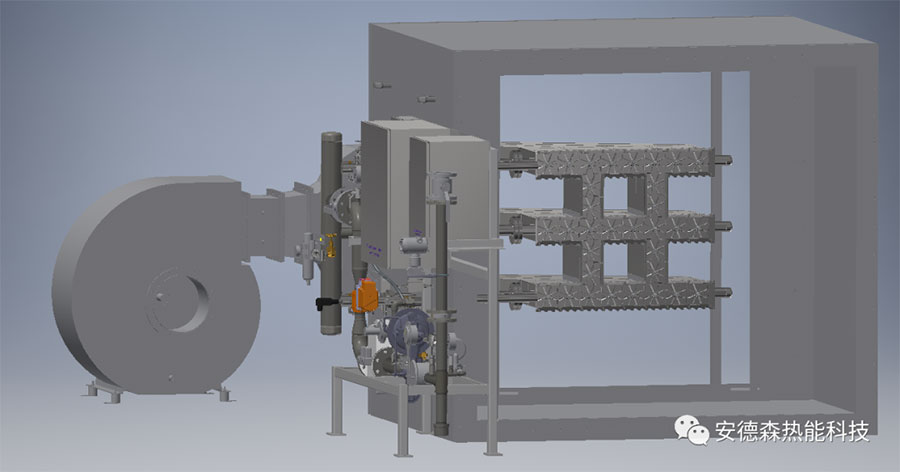

燃烧系统整体设计图

优势体现
新型旋流管道燃烧系统，结合石膏板烘干应用，通过大量循环风加热带走水分。
相较于传统管道燃烧系统，优势体现如下：
1.  降低能耗
2.  温度分布均匀
3.  使用寿命长
4.  降低排放

旋流管道式燃烧系统介绍
A. 燃烧器设计

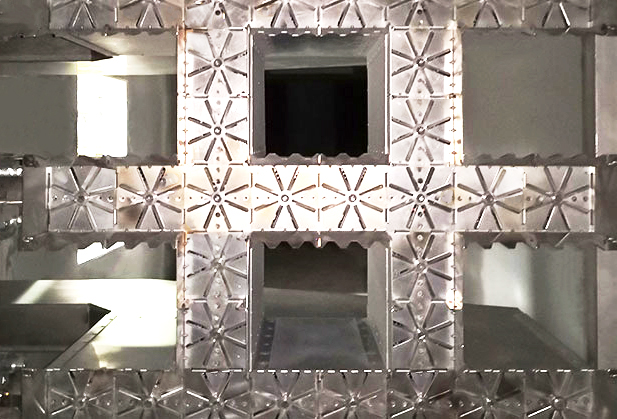

ANM77系列燃烧器本体和空气分配板均为不锈钢材料；燃烧器本体向中心供应燃料，空气分配板向中心提供助燃空气，控制燃烧器内的空气和燃料混合物，以优化排放和效率。

1.  点火系统采用单独的点火枪，点火稳定
2.  燃烧器调节比大，达到40:1
3.  结构紧凑，负荷大，所需空间小
4.  采用模块化拼装，可根据现场需求定制
5.  运行性能可靠
6.  维护方便，侧板、翅片和本体均可更换

热风烘干燃烧器的设计应该考虑到和过程风的混合。传统线性燃烧器火焰从燃烧器喷出后，几乎直接向前以直线传送，和过程风的混合只依靠温度差造成的对流，以及流速板的调整。

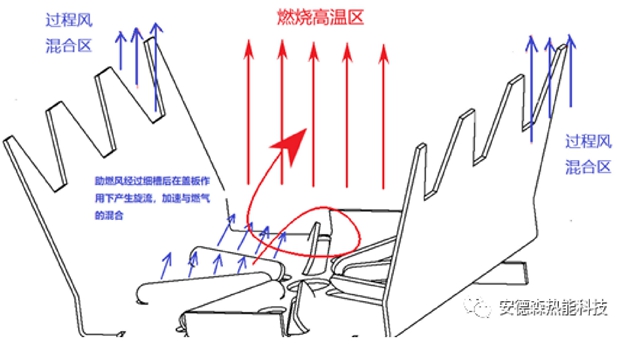

为了进一步改善气体混合效果，安德森热能科技设计特殊助燃风旋流结构的燃烧器，如下图。助燃风旋转进入燃烧空间，和天然气混合后，高温火焰旋转出来，和过程风混合，大大加强了混合效果。

B. CFD模拟
通过CFD模拟分析，可以看出新型旋流燃烧器和传统燃烧器的混合效果区别

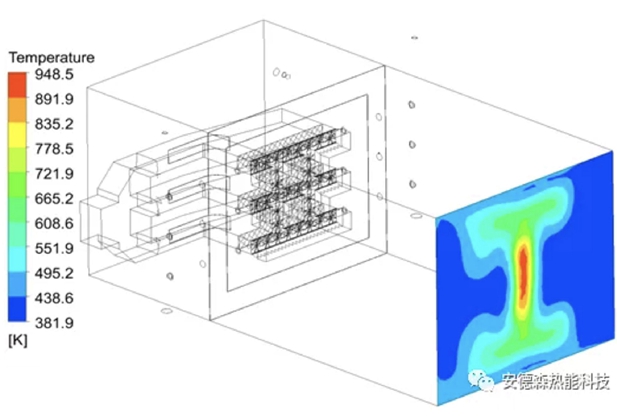

旋流管道燃烧器

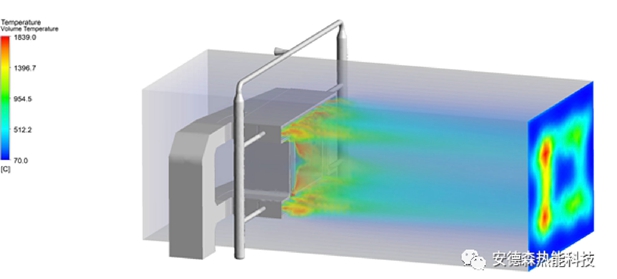

传统管道燃烧器


对比发现，新型燃烧器燃烧产生的废气与循环风混合效果好，温度分布均匀，温差小

C. 控制系统
由于采用交叉限幅比例控制，燃料流量在温度设定值和空气比例之间选择低流量，助燃空气流量在温度设定值和燃料比例之间选择高流量


案例

重庆某石膏板厂家，对原有传统燃烧系统改造升级，采用我司ANM77系列旋流管道燃烧系统

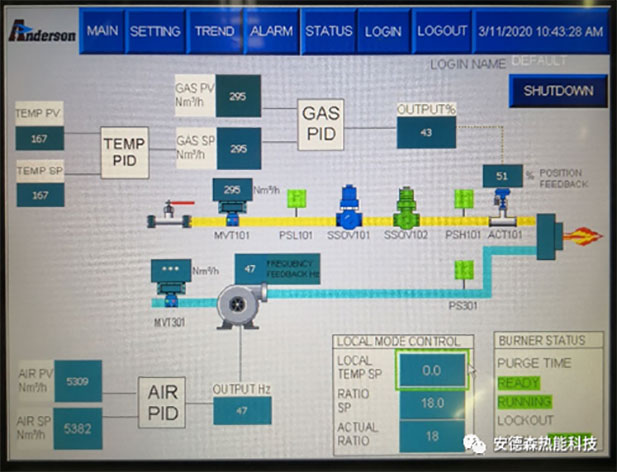

1.  控制系统配置HMI，信息可视化；
2.  采用比例控制，火焰均达到最佳状态；
3.  能耗降低，高火位节能6%左右；
4.  排放效果提升，NOX和CO的排放降低；
5.  温度输出稳定，误差可以达到±0.5℃以内；
